Cambio de teclado y conector DC jack a portátil Samsung NP-R540

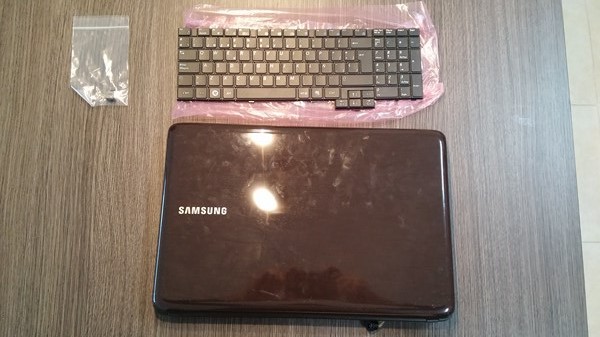

El mal de muchos portátiles es que con el tiempo el conector del cargador se acaba jodiendo. Empieza por fallar esporádicamente hasta el punto en el que es imposible cargarlo. Esto era lo que le pasaba a este SAMSUNG NP-R540, y ya hacia tiempo que le habia hecho un bypass para resolverlo. Le había soldado un conector dc jack de 9v y 5.5mm y así iba tirando, hasta luego se le jodió el teclado y le ofrecí a los propietarios un arreglo definitivo. Compré en la misma tienda de ebay el teclado y el conector por 32€ y me dispuse a hacerle el apaño:

cambio conector portatil laptop dc jack teclado samsung r540-0

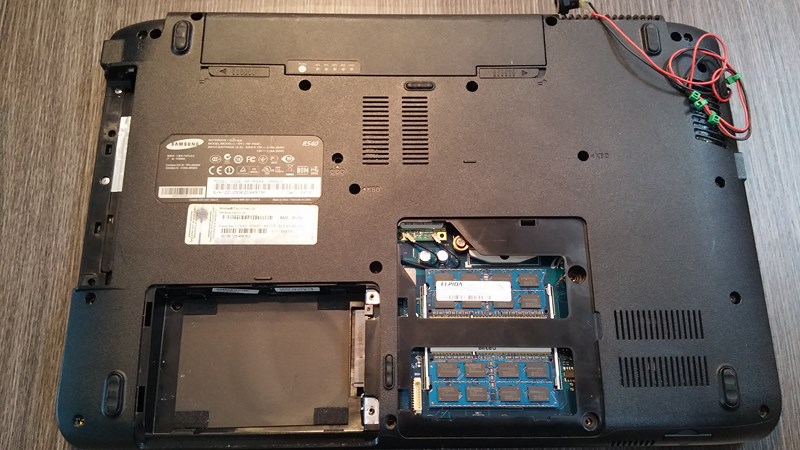

Lo primero es sacar todos los tornillos de abajo. Con un destornillador estrella de 0.60 ó 0.75 iremos bien.En la foto podéis observar el apaño que le hice soldando un cable directo a la placa base y a un conector DC standard y que ha ido genial hasta hoy:

cambio conector portatil laptop dc jack teclado samsung r540-1

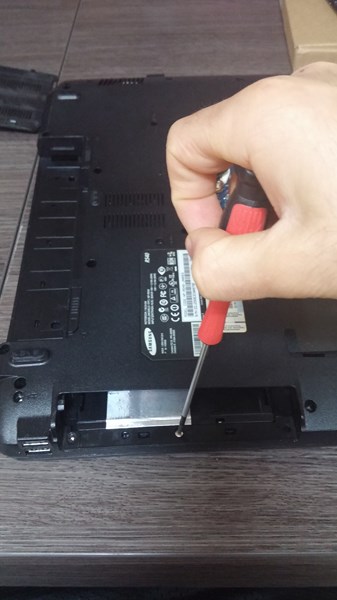

No nos olvidemos de estos tornillos que estan ocultos en el lado de la unidad óptica

cambio conector portatil laptop dc jack teclado samsung r540-25

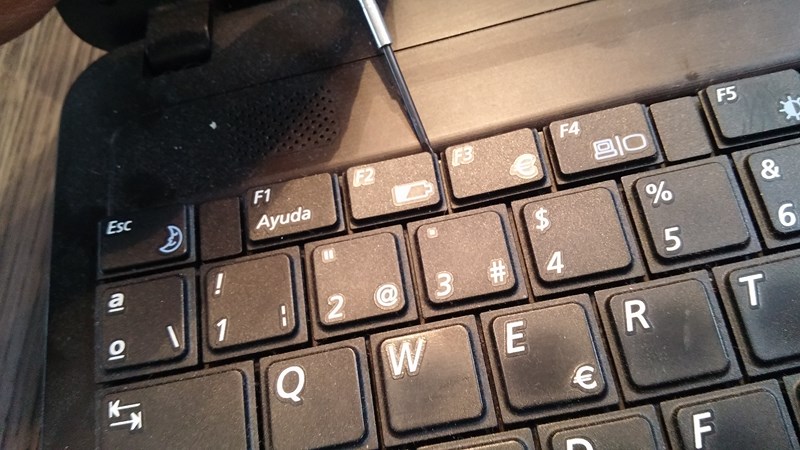

Después de sacar todos los tornillos procedemos a sacar el teclado. Haremos palanca con cuidado de no dejar marcas y lo estiramos:

cambio conector portatil laptop dc jack teclado samsung r540-2

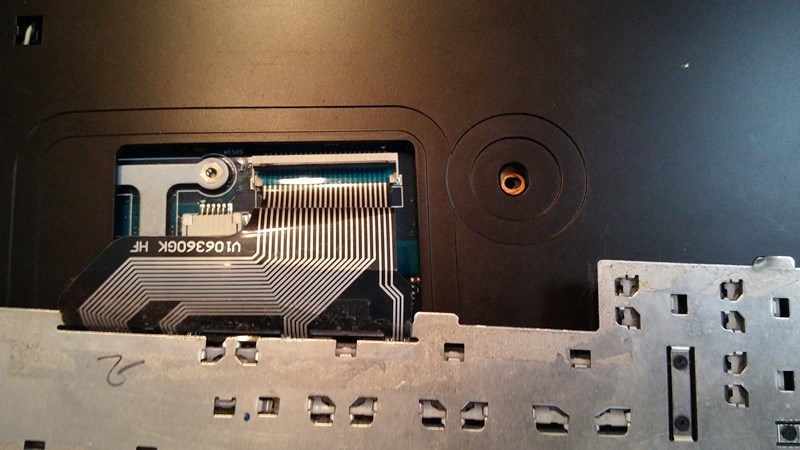

Una vez levantado el teclado desconectamos el bus

cambio conector portatil laptop dc jack teclado samsung r540-3

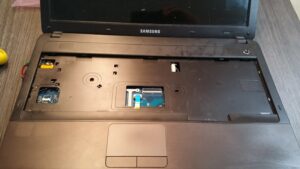

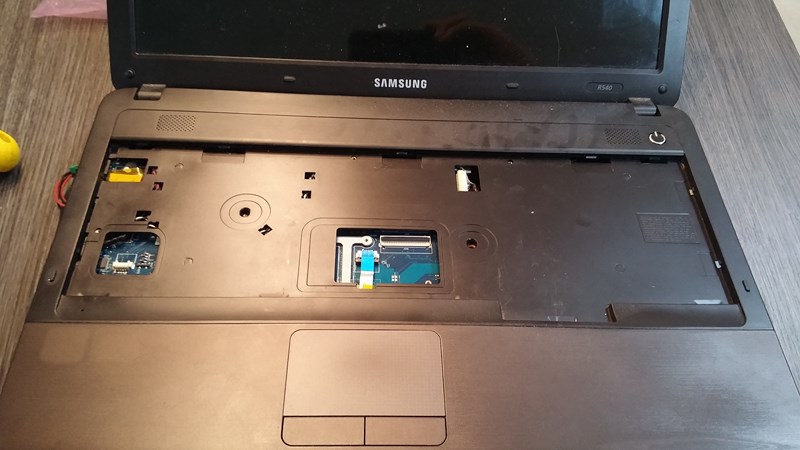

Y lo sacamos hasta dejar el portátil así

cambio conector portatil laptop dc jack teclado samsung r540-6

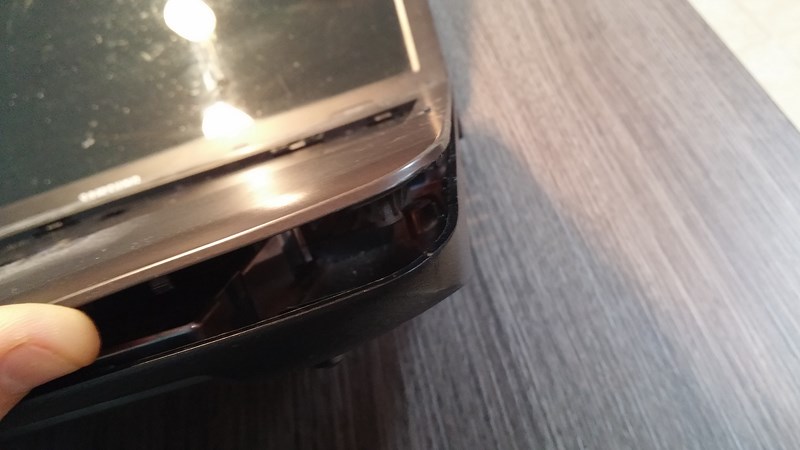

Levantamos la carcasa

cambio conector portatil laptop dc jack teclado samsung r540-4

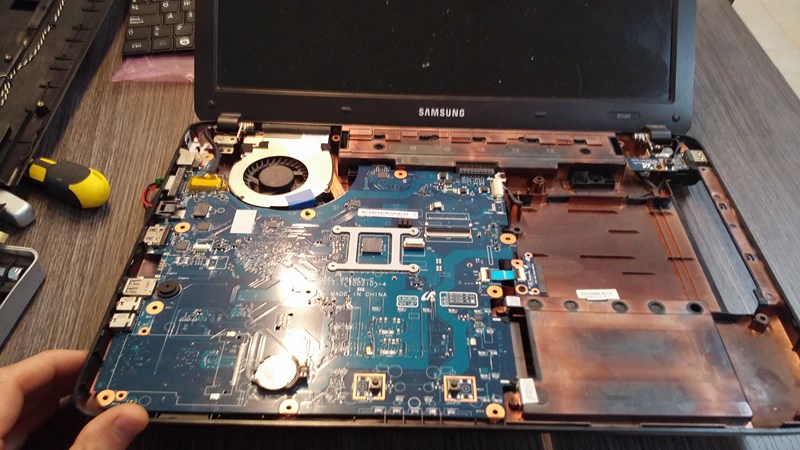

Y nos quedamos con el portátil desnudo. Ahora hay que desconectar los buses y cables hasta quedarnos con la placa base desmontada

cambio conector portatil laptop dc jack teclado samsung r540-7

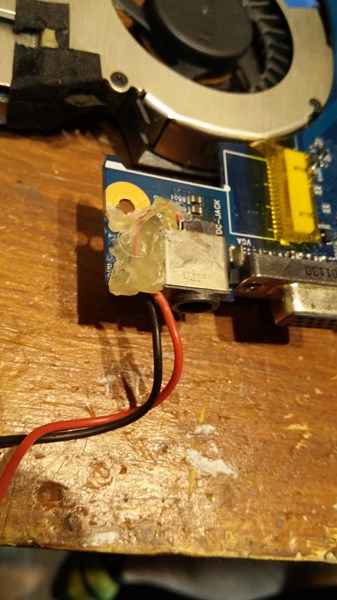

Una vez desmontada ya podemos ponernos a sustituir el conector. Aquí tenemos el apaño que le hice hace meses y que vamos a sustituir por el conector original

cambio conector portatil laptop dc jack teclado samsung r540-8

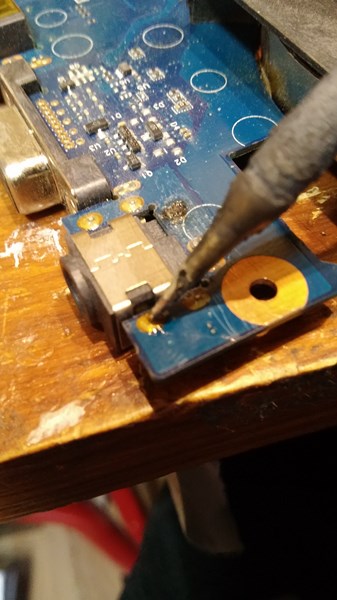

Sacamos la cola que puse y con el soldador vamos calentando el estaño

cambio conector portatil laptop dc jack teclado samsung r540-11

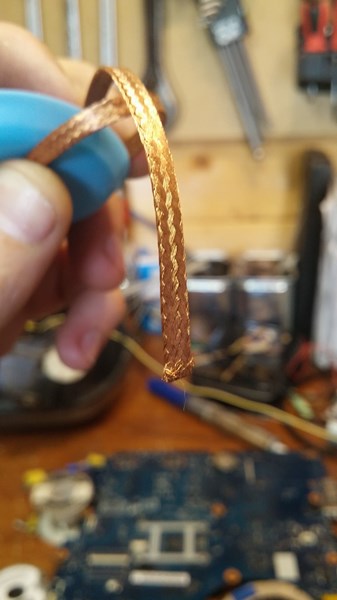

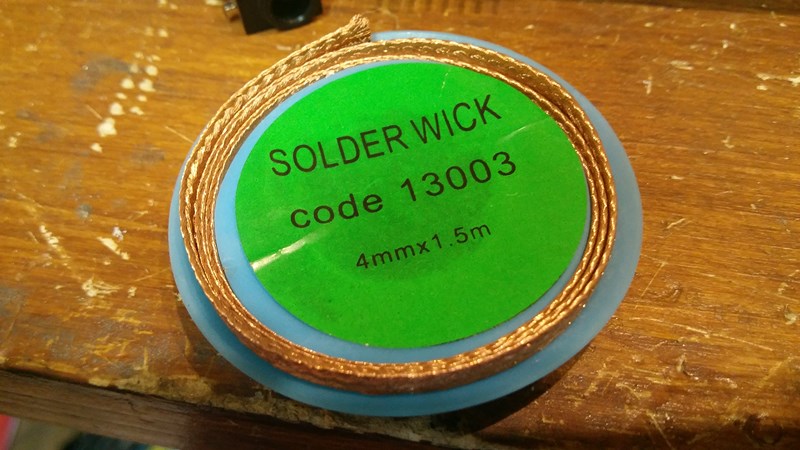

Nos puede ir muy bien la malla desoldadora, yo usé esta y ayudó un poco a absorber el estaño.

cambio conector portatil laptop dc jack teclado samsung r540-13

cambio conector portatil laptop dc jack teclado samsung r540-12

También van bien para estos menesteres el succionador de estaño.

desoldador

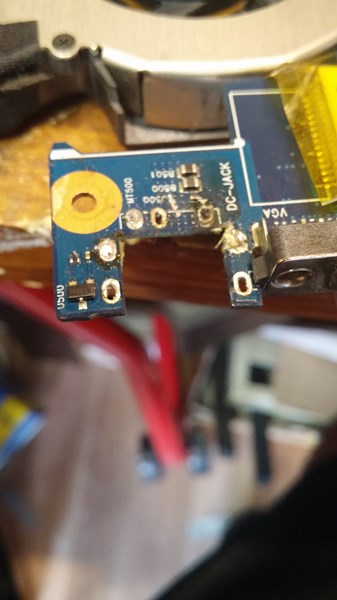

Una vez tenemos el conector fuera vemos que tiene un aspecto un tanto asolado

cambio conector portatil laptop dc jack teclado samsung r540-14

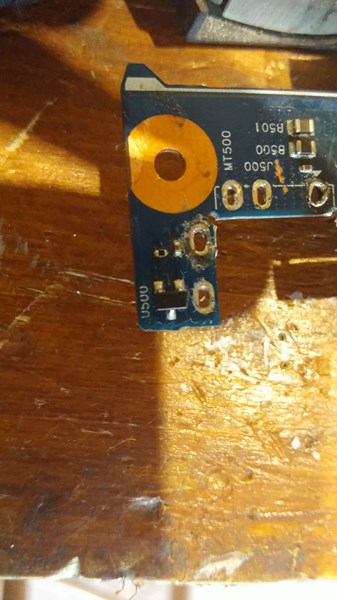

Lo limpiamos con alcohol y un cepillo de dientes, eso nos ayudará cuando soldemos el nuevo conector:

cambio conector portatil laptop dc jack teclado samsung r540-16

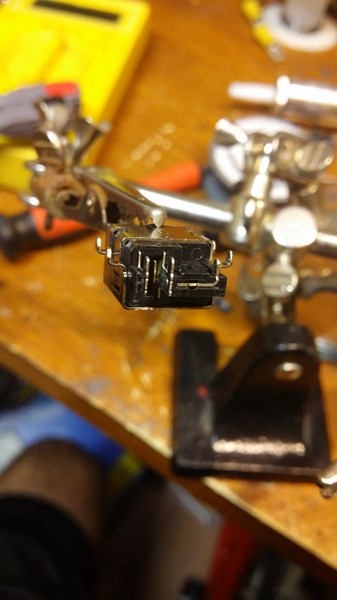

Otra cosa que ayudará y que yo hice es estañar ligeramente las patas del nuevo conector:

cambio conector portatil laptop dc jack teclado samsung r540-17

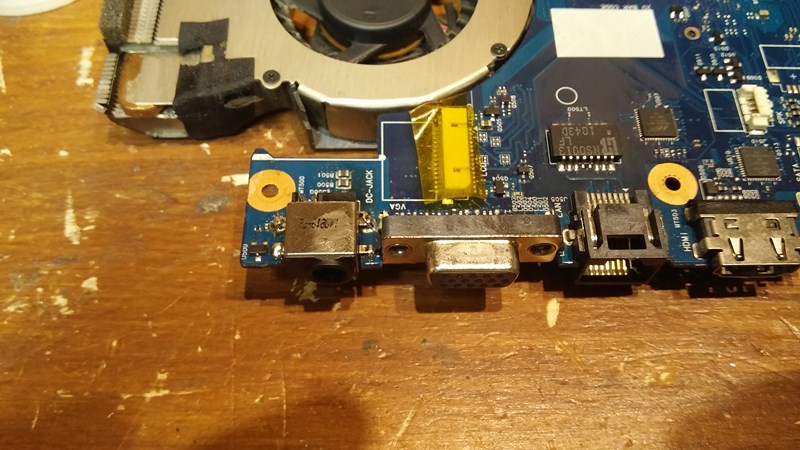

Lo colocamos en su sitio y procedemos a soldarlo

cambio conector portatil laptop dc jack teclado samsung r540-18

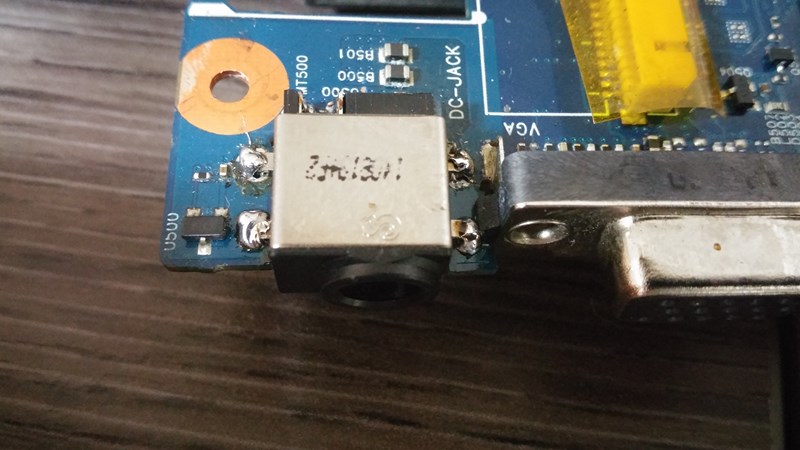

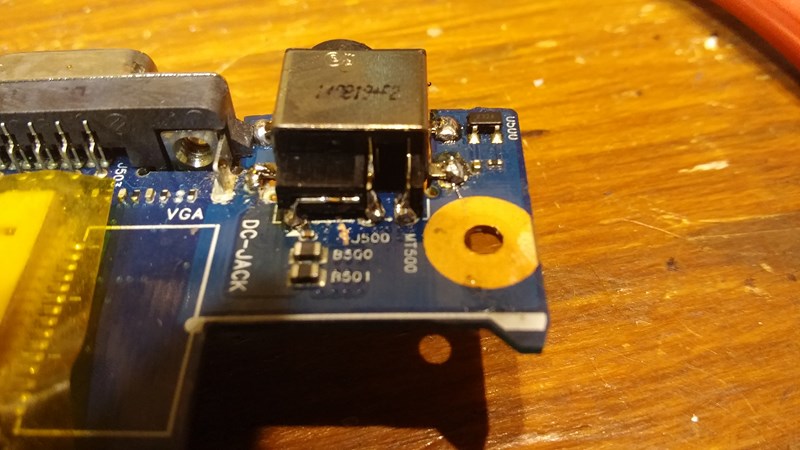

No está de más poner un poco más de estaño de lo normal. Al cargar el portátil el conector se calienta y las soldaduras con el tiempo podrían llegar a deteriorase, así seremos generosos con el estaño. También es importante no hacer soldaduras frias, es decir, hay que dejar que el estaño se caliente y se fije bien para que haga buen contacto:

cambio conector portatil laptop dc jack teclado samsung r540-19

cambio conector portatil laptop dc jack teclado samsung r540-21

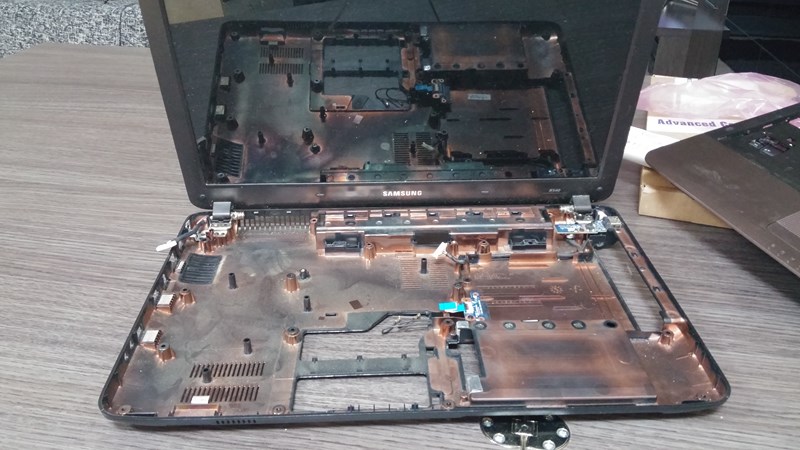

Una vez haya quedado bien soldado, volvemos a montar el portátil

cambio conector portatil laptop dc jack teclado samsung r540-24

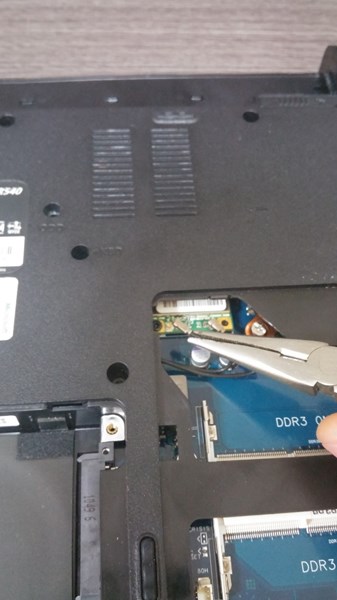

Que no se nos olvide conectar los cables que hacen de antena wifi a la tarjeta, de lo contrario recibiremos muy poca señal WIFI



cambio conector portatil laptop dc jack teclado samsung r540-26

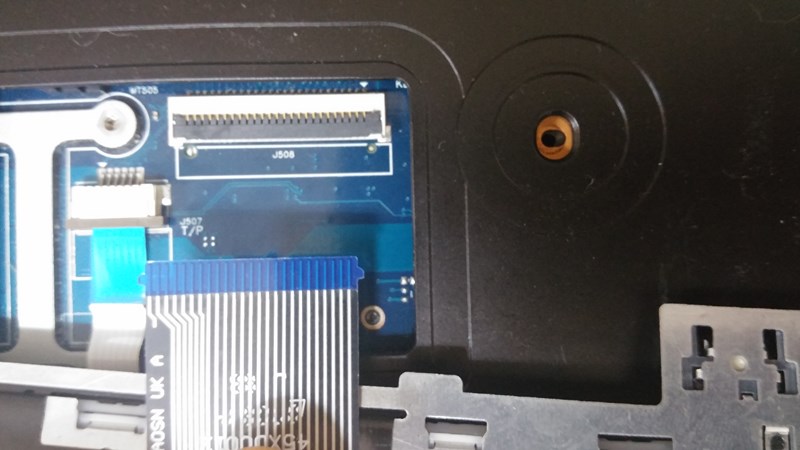

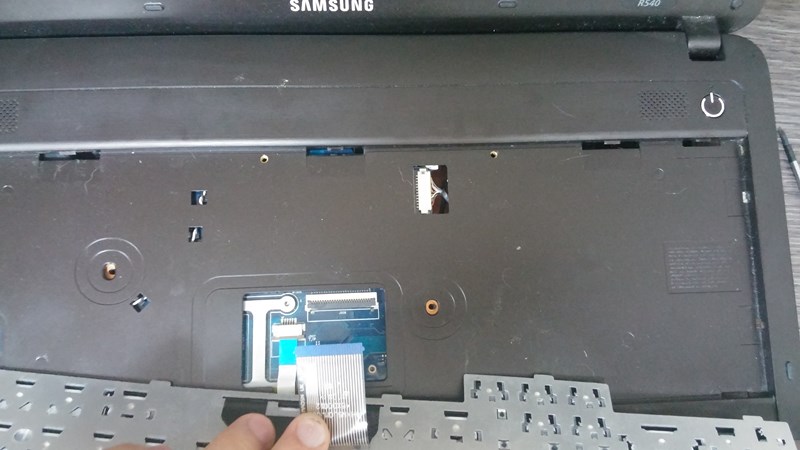

Conectamos el nuevo teclado en el bus

cambio conector portatil laptop dc jack teclado samsung r540-27

cambio conector portatil laptop dc jack teclado samsung r540-28

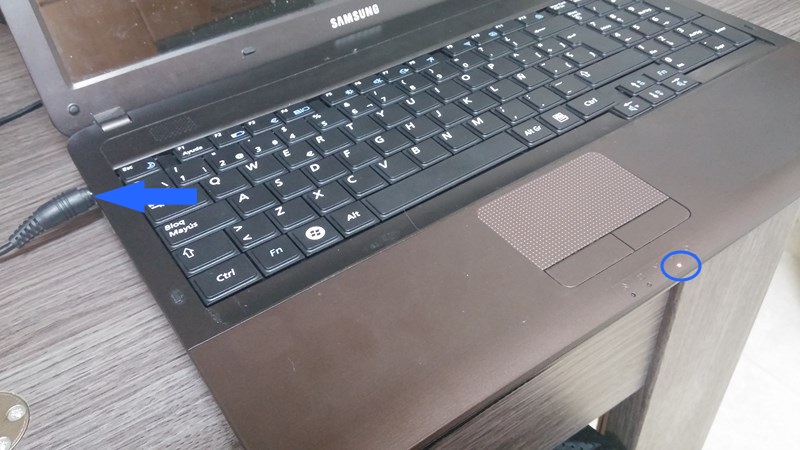

Y lo conectamos al cargador para ver que ocurre… Voila!!! Vemos que se enciende el led de alimentación, todo va bien!!!! 😉

cambio conector portatil laptop dc jack teclado samsung r540-29

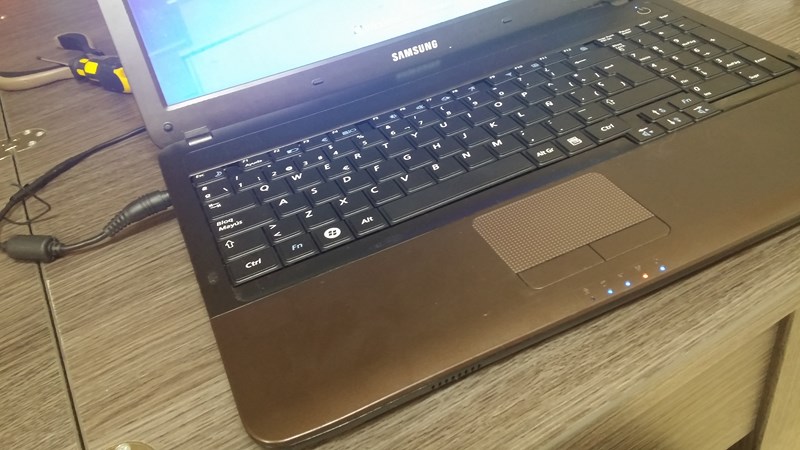

Arrancamos el portátil y en los leds que hay debajo del touchpad, vemos que esta cargando la batería. Perfecto!! Portátil reparado y funcionado de nuevo!!!

cambio conector portatil laptop dc jack teclado samsung r540-30
