Portátil Sony Vaio problema de temperatura

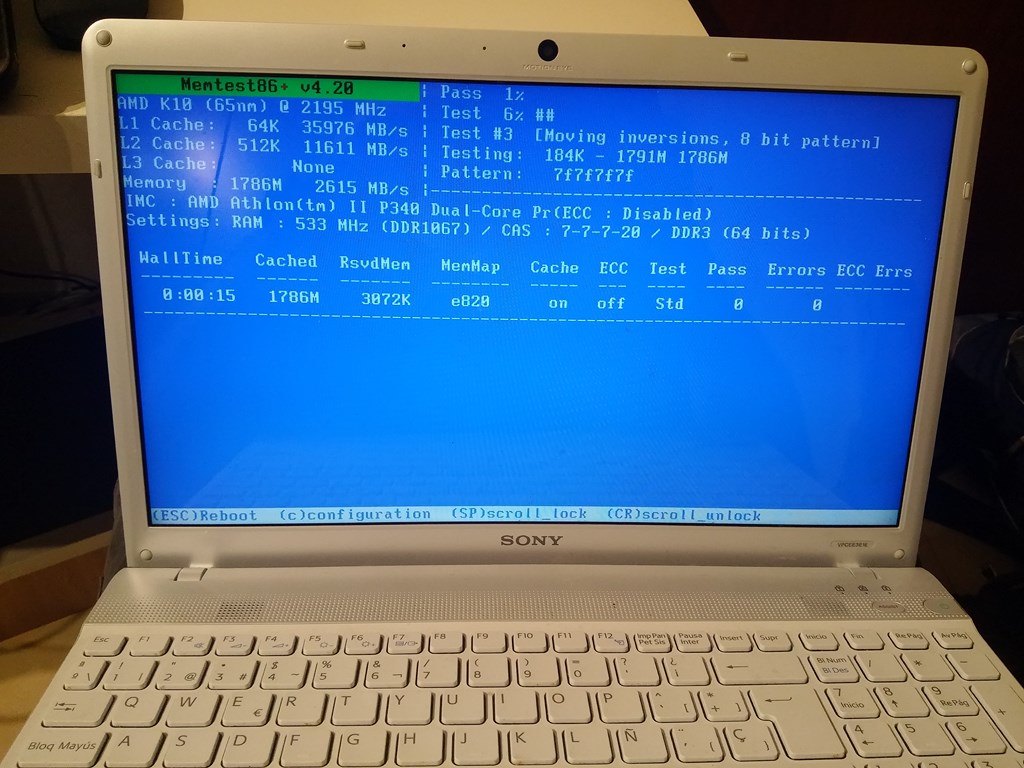

Cuando un portátil se apaga de repente, pueden ser varias las causas: fallo en la memoria RAM, temperatura, placa base, disco duro, etc… así que me dispuse a testear este Sony Vaio vpcee3e1e con Hiren’s Boot CD.

cooler portatil laptop sony vaio 8

Para los que no lo sepáis, Hiren’s es un cd con un montón de utilidades para reparar y diagnosticar ordenadores. Todo aquel que repare ordenadores debería de tenerlo en sus útiles.

Mientras pasaba el test a la memoria RAM el ordenador se paró, y al volver a encenderlo se volvió a parar casi al instante. Este comportamiento me hizo pensar se trataba de un problema de temperatura: La primera vez arranca bien, al cabo de unos minutos se calienta y en consecuencia se para. Cuando se vuelve a encender se apaga al instante porque ya esta muy caliente.

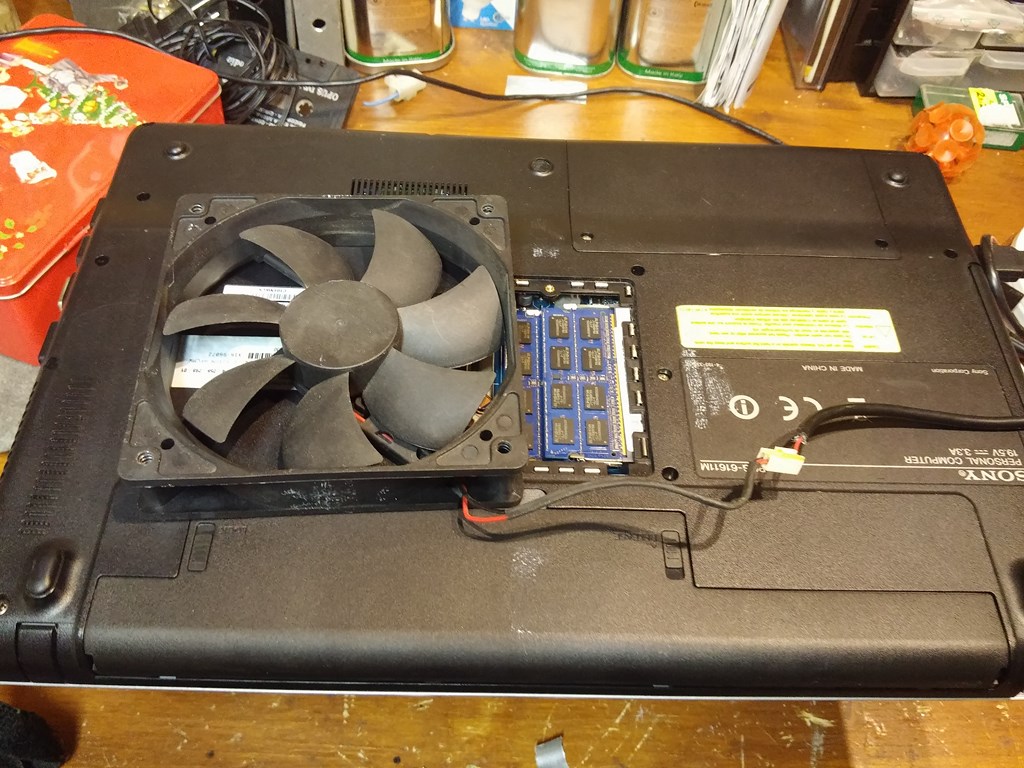

Para asegurarme que era un problema de temperatura coloqué un ventilador en la parte de abajo, efectivamente con el ventilador aguantaba mucho más tiempo encendido, aunque pasado un rato se paraba.

cooler portatil laptop sony vaio 11

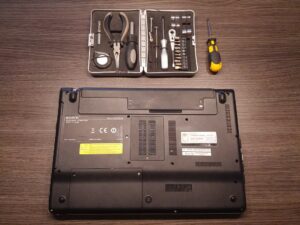

No hubo más remedio que abrirle las tripas y ver que pasaba

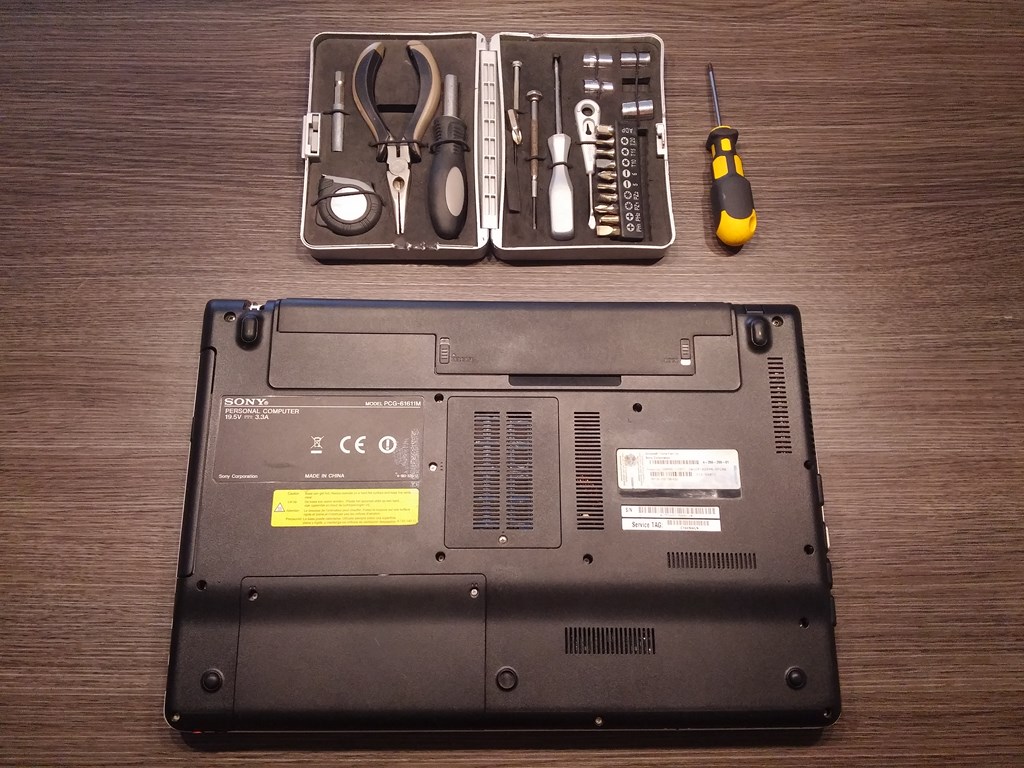

cooler portatil laptop sony vaio 13

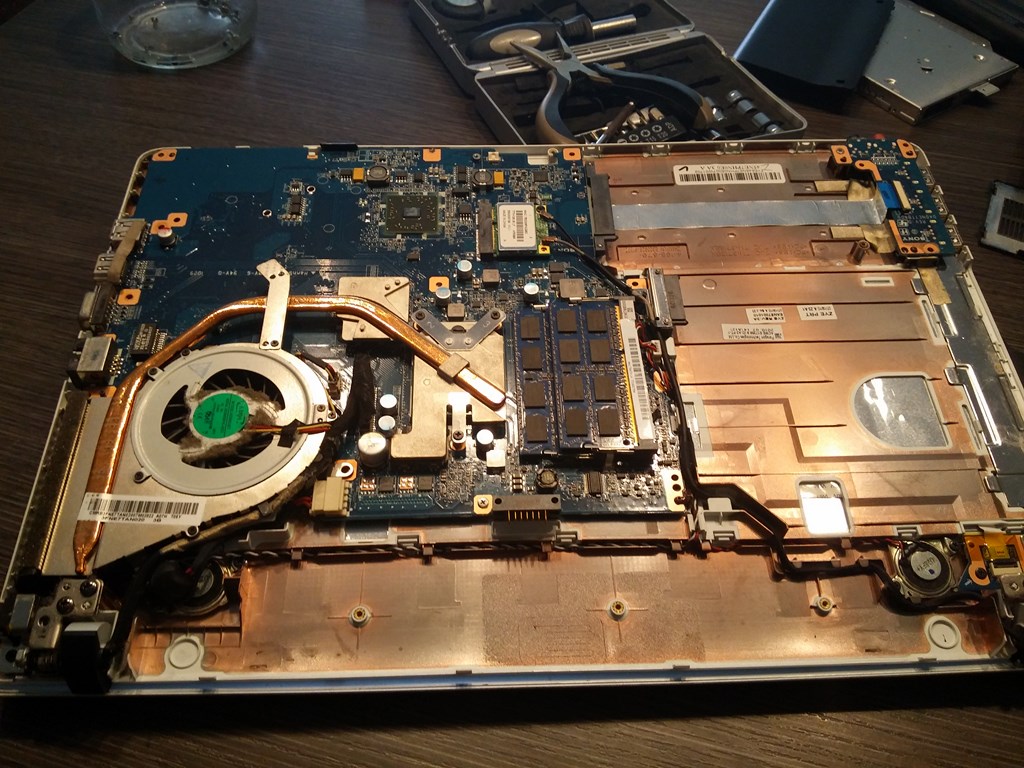

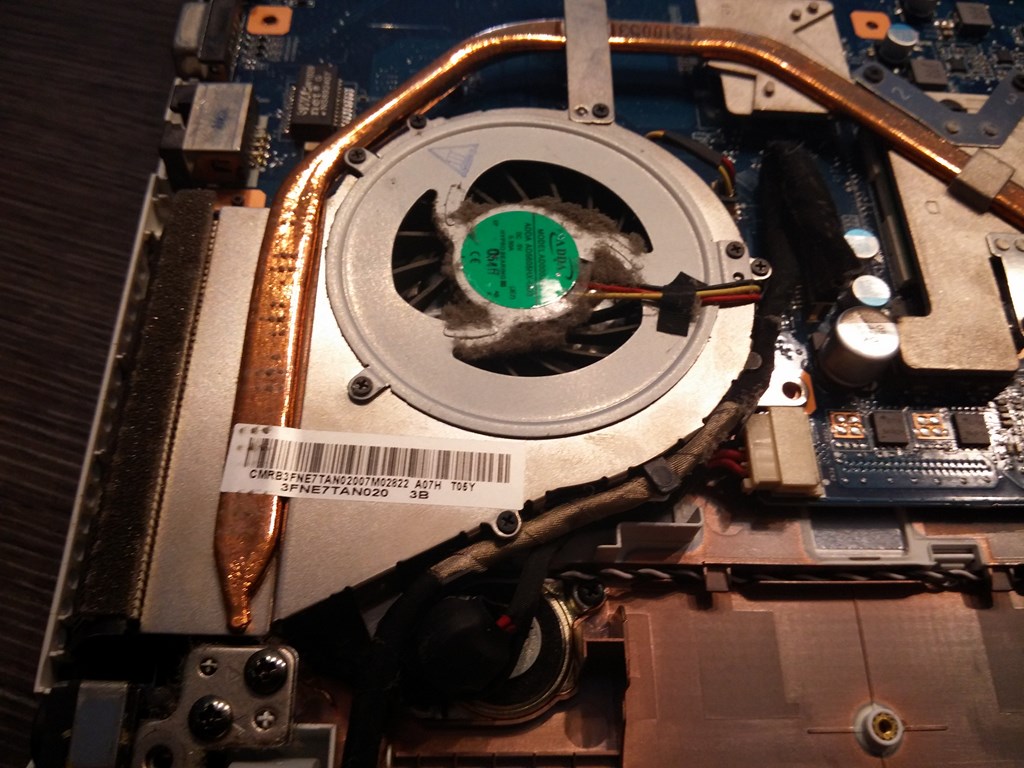

Una vez abierto vemos que el ventilador de la cpu y el chipset tiene un poco de suciedad, aunque nada exagerado.

cooler portatil laptop sony vaio 14 cooler portatil laptop sony vaio 15

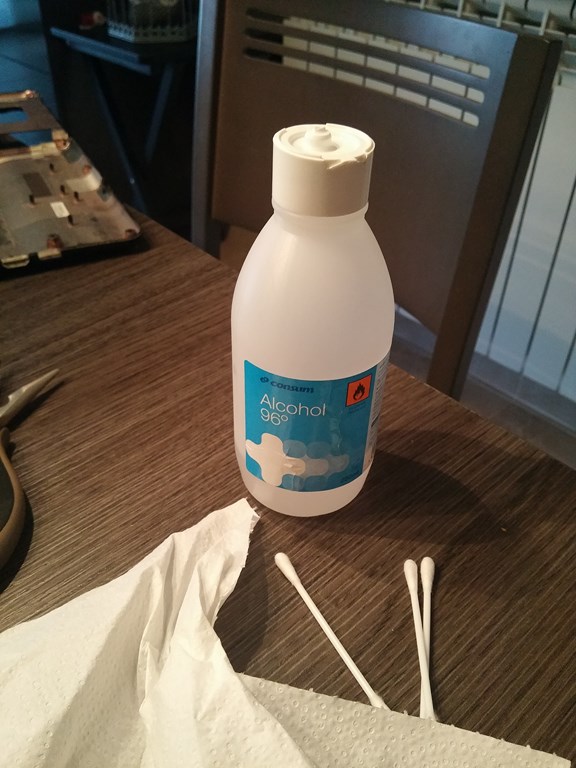

Así que me dispongo a desmontarlo todo y limpiarlo bien. También desmonto el disipador para poder limpiar el interior

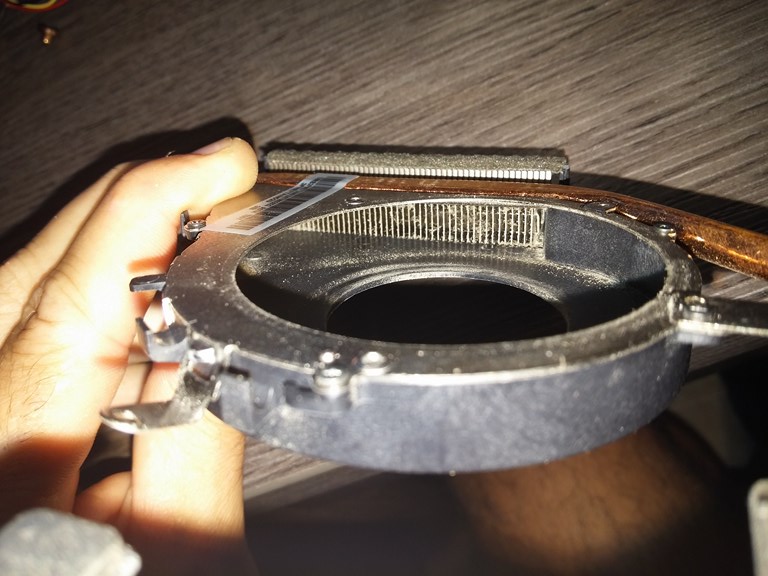

cooler portatil laptop sony vaio 23

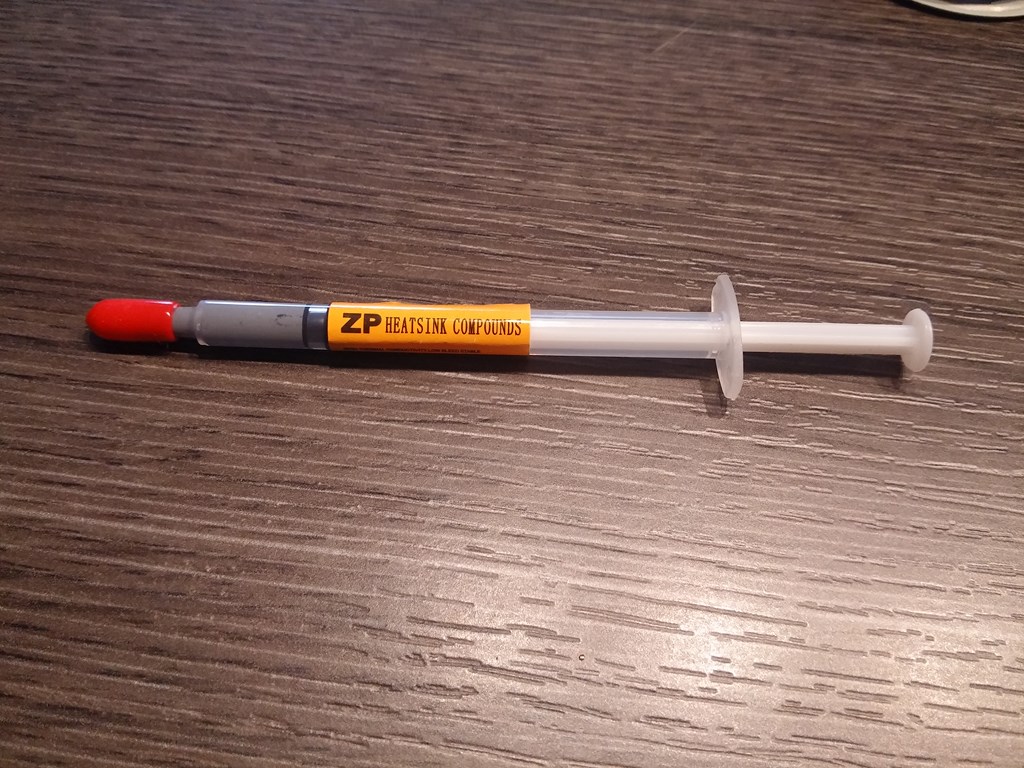

Y aprovecho para sustituir la pasta térmica por otra de mejor calidad.

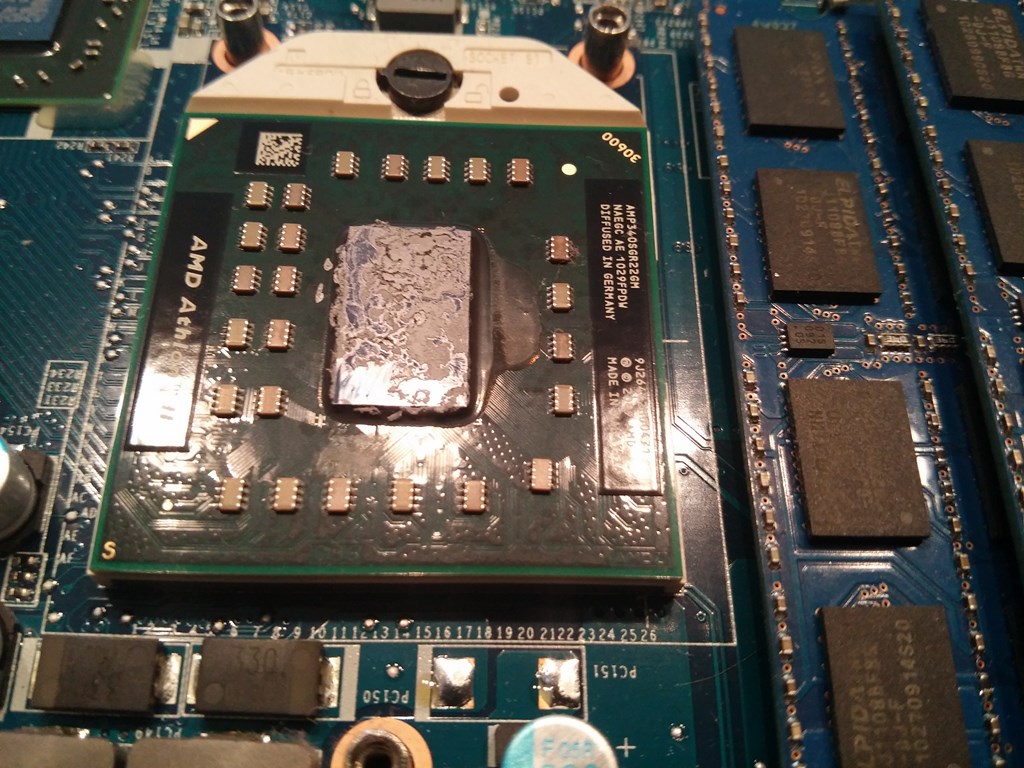

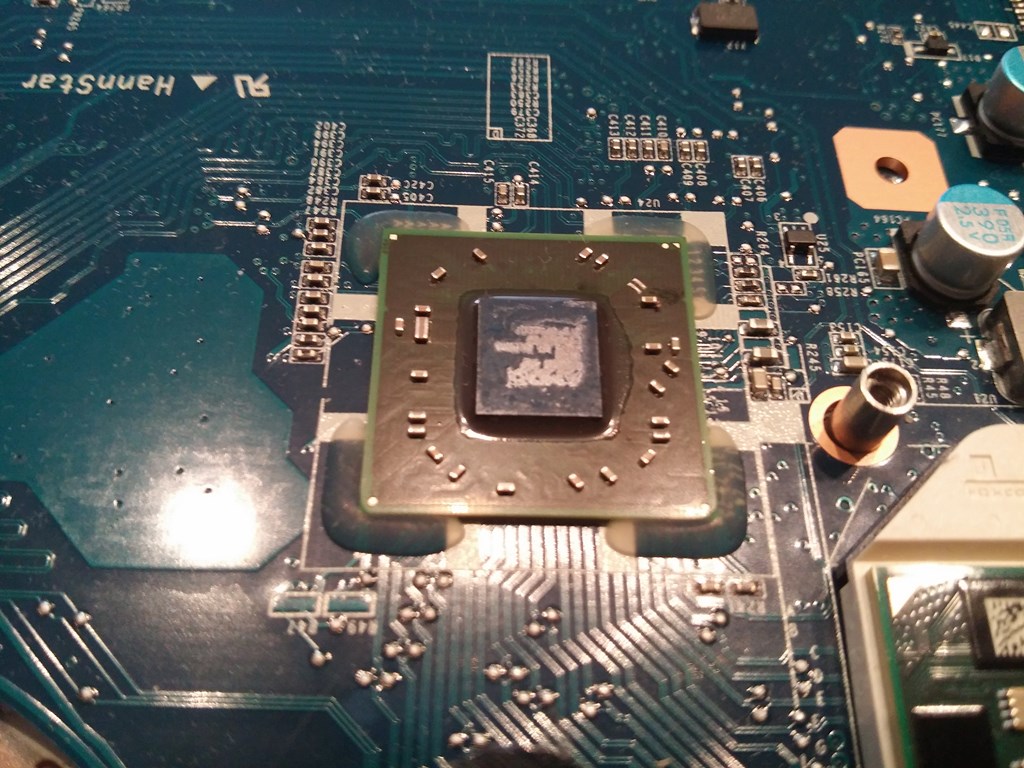

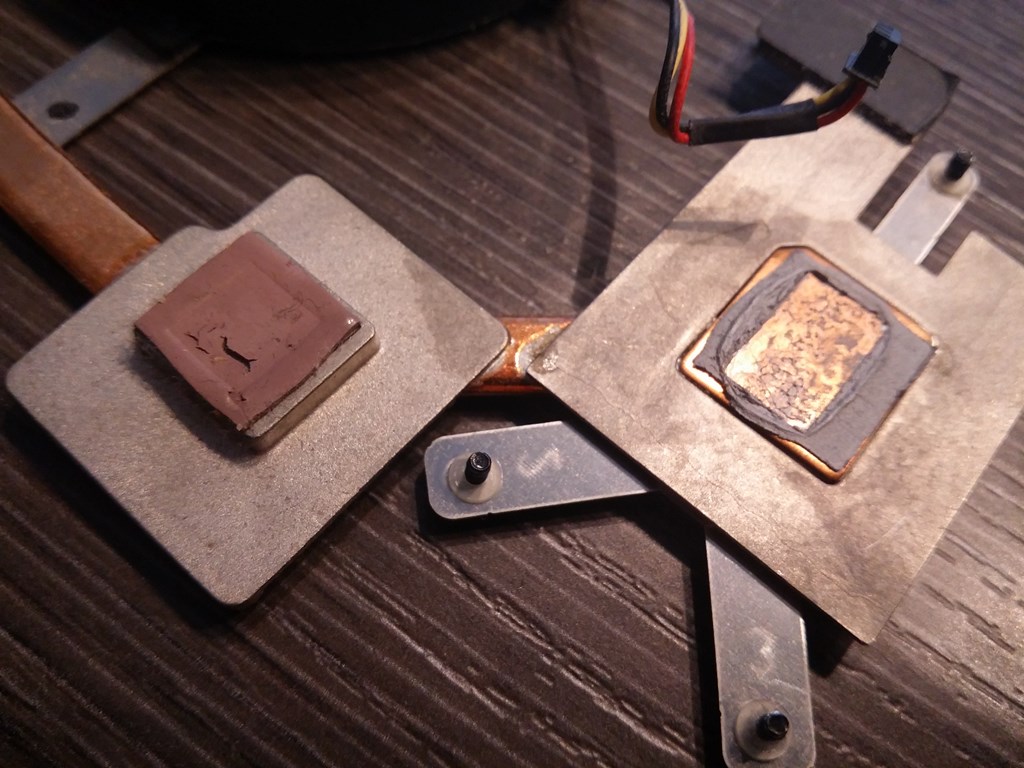

cooler portatil laptop sony vaio 19 cooler portatil laptop sony vaio 17 cooler portatil laptop sony vaio 24cooler portatil laptop sony vaio 18 cooler portatil laptop sony vaio 0

Vuelvo a montarlo todo y arranco el portatil cuando veo que… oh mierda!!!

El ventilador no gira!! descarto que esté clavado, y verifico la tensión en los pines lo alimentan. Da 0 voltios, así es imposible que gire… la placa base esta jodida

Llegados a este punto tenia varias opciones:

  • Cambiar la placa base (alrededor de 125€ en aliexpress)
  • Hacer funcionar el ventilador de manera alternativa.

Dado que gastarse 125€ en reparar un portátil de hace más de 3 años cuando los actuales los hay por 400€ no tenia mucho sentido cambiar la placa, así me puse con la idea de alimentar el ventilador de otras manera.

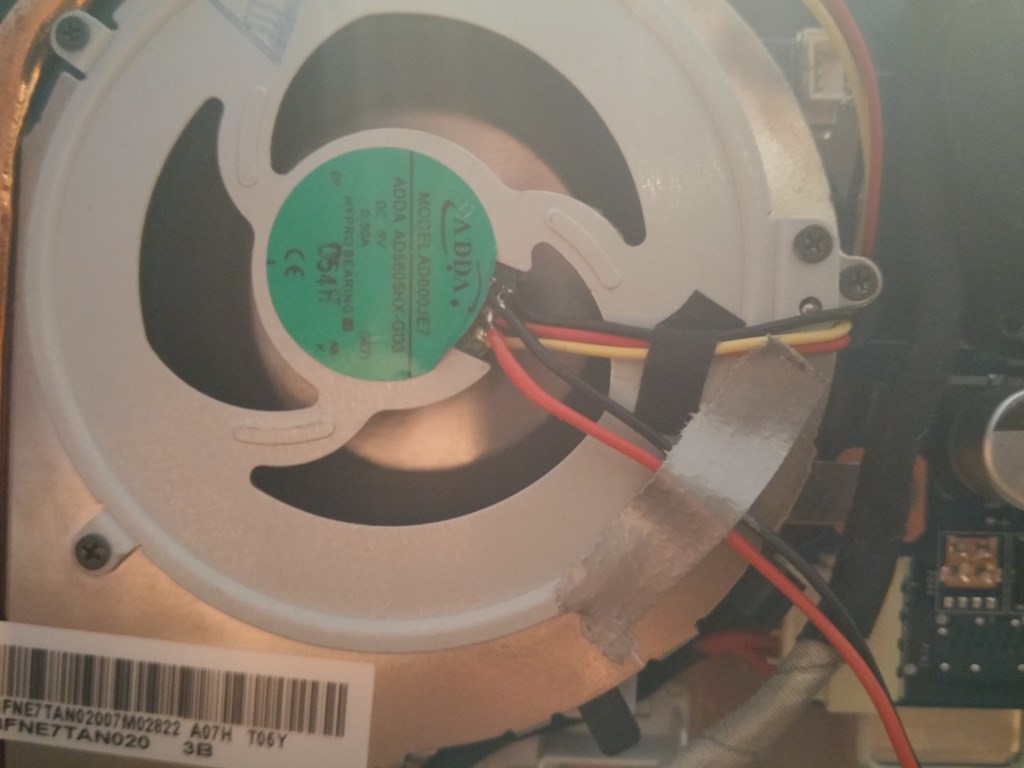

Aunque no se vea muy bien en la foto, según las características este ventilador es de 5Voltios y consume una intensidad de 0.5 Amperios , así que podremos aprovechar la alimentación de un puerto USB

cooler portatil laptop sony vaio 1

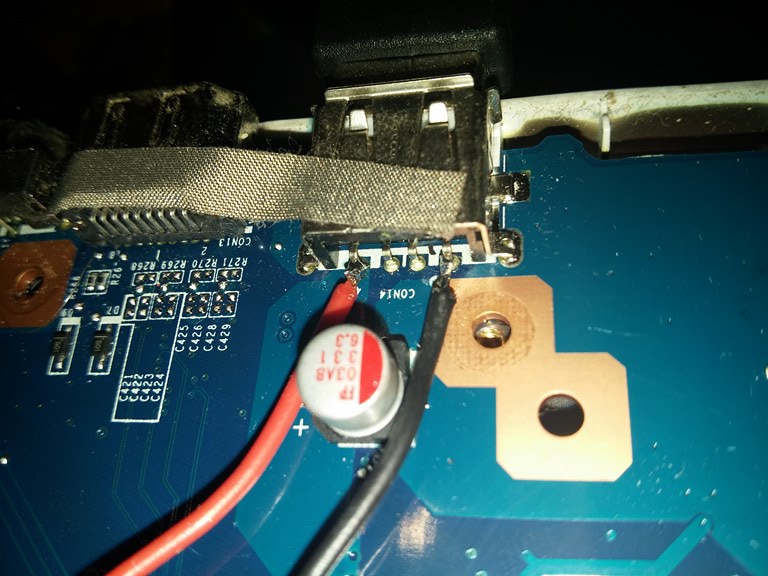

Soldamos los cables en el puerto usb (el pin con el número 4 es el positivo, es decir el ROJO)

cooler portatil laptop sony vaio 2

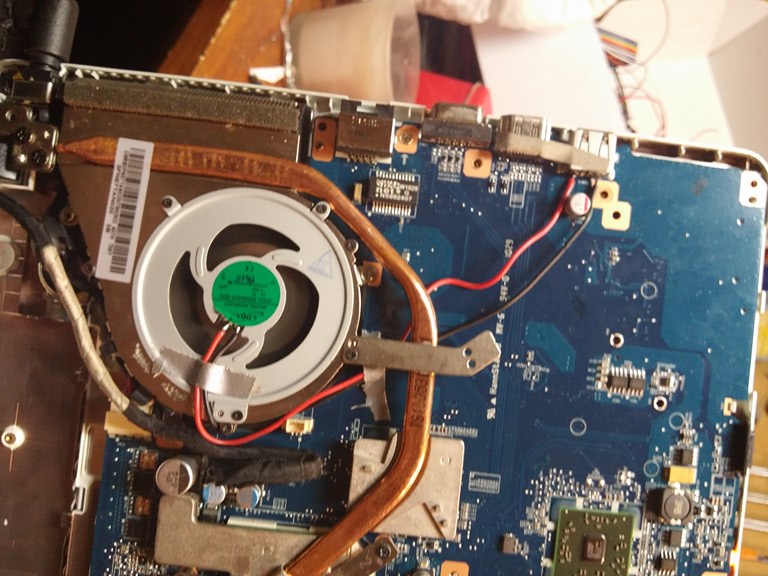

y soldamos los cables al ventilador

cooler portatil laptop sony vaio 5

Y probamos que funcione el apaño…

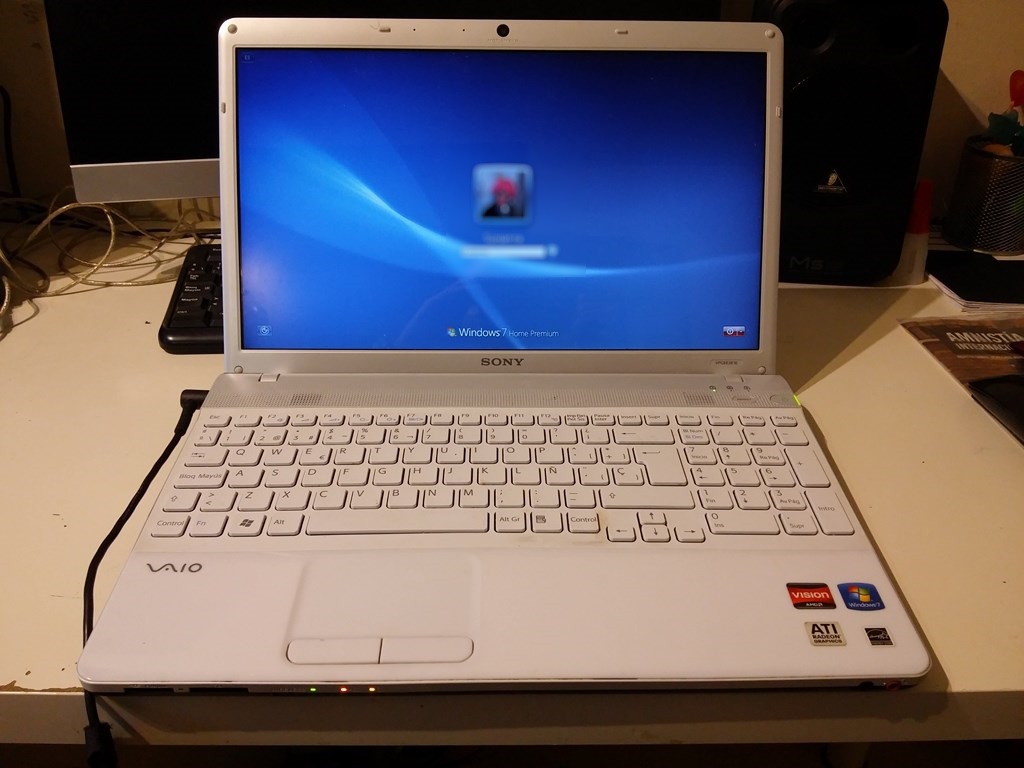

Voilá!!! el portátil funciona y ya no se para!!!!

cooler portatil laptop sony vaio 30

Podríamos dejarlo así, pero el ventilador gira siempre al 100% con el consecuente ruido que genera, así que me planteé un sistema variable para elegir la velocidad del ventilador mediante un interruptor y unas resistencias, busqué en mi taller y sólo encontré estos interruptores:

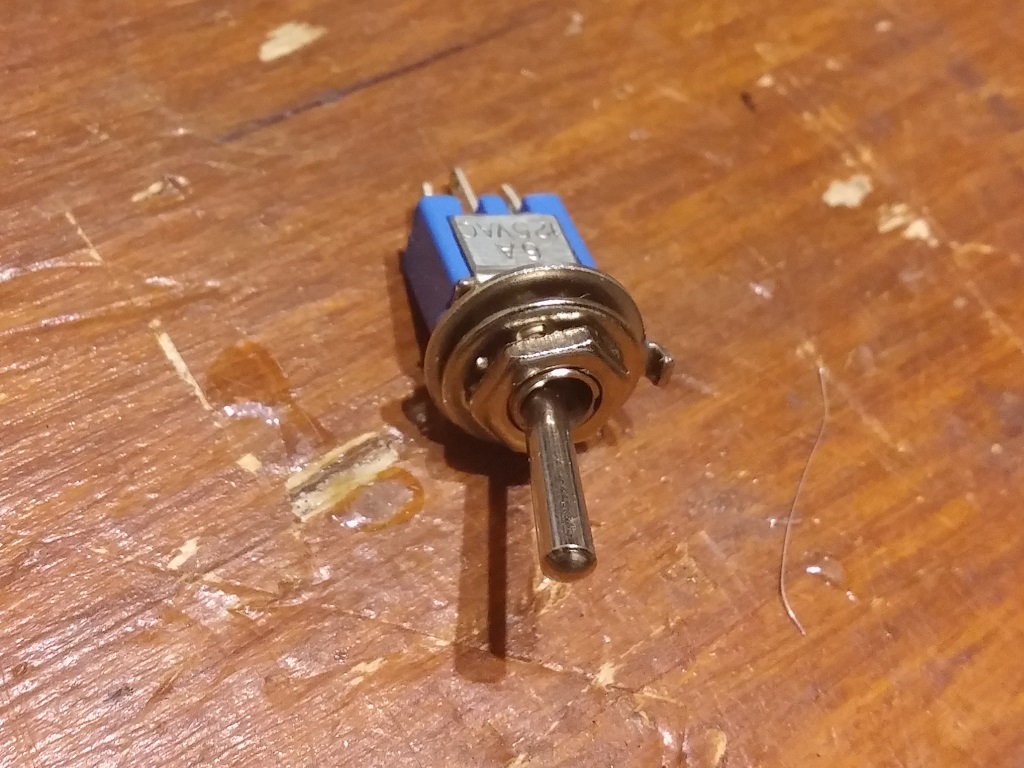

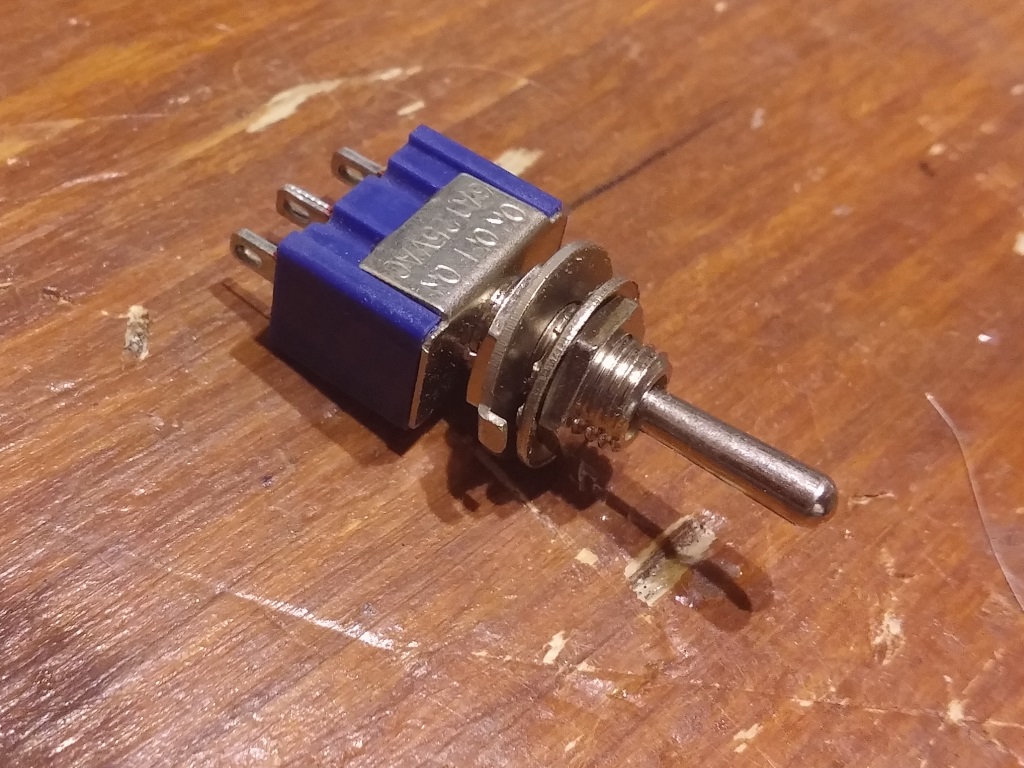

cooler portatil laptop sony vaio 33

cooler portatil laptop sony vaio 32

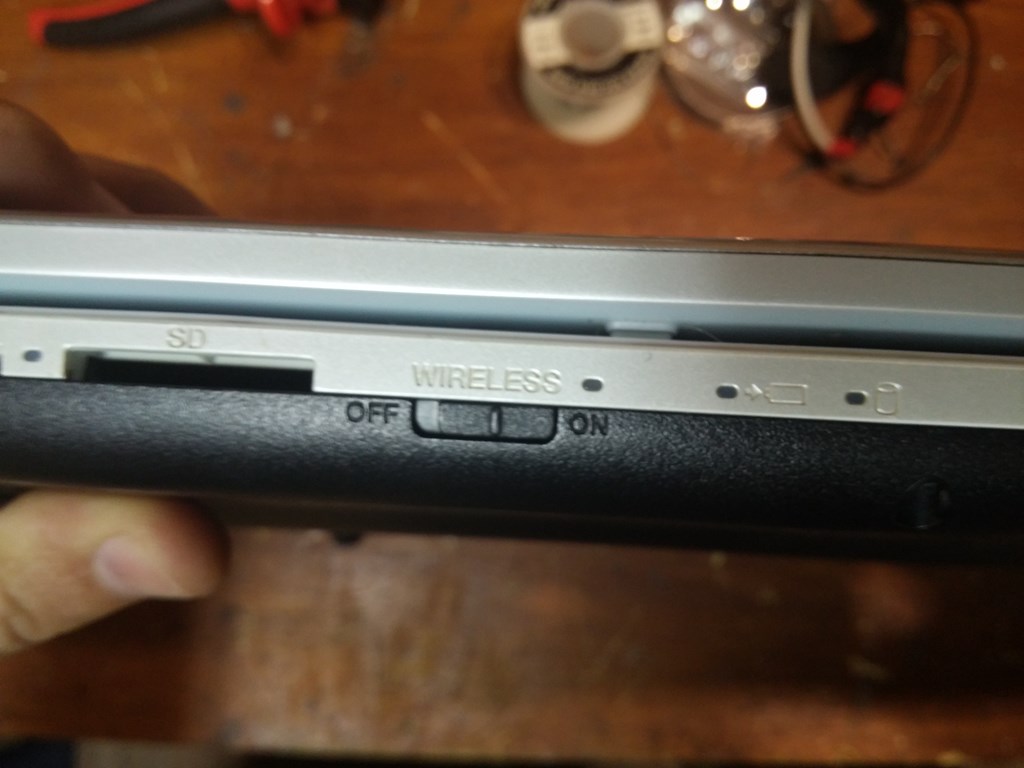

Ninguno de ellos me convencía, y la idea de agujerear el portátil tampoco, así que pensé en conectarlo al interruptor del wifi

cooler portatil laptop sony vaio 31

Pero no era posible modificar el circuito para conectar los 5 voltios y las resistencias, así que desechada la idea del ventilador variable, vamos a reducir la velocidad del ventilador, aunque ésta sea siempre la misma.

Para reducir el voltaje del ventilador y así reducir las revoluciones, lo podemos conseguir con resistencias, potenciómetros o diodos. Vamos a estudiar las opciones:

Resistencias

Si usamos la opción resistencias, hacemos los cálculos y según la ley de ohm Resistencia=Voltaje/Intensidad si queremos reducir el voltaje en 2,5 Voltios será así

  • R=2.5/0.5
  • R=1.25

Y segun la formula de potencia P=Voltaje X Intesidad

  • P=5 X 0.5
  • P=2.5W

Por lo tanto necesito una resistencia de 1.25ohm y 2.5Wattios. Desgraciadamente en mi taller no dispongo de una resistencia de ese valor y donde yo vivo no hay tiendas de electrónica, así que nuevamente tenemos que pasar al “plan B”, los diodos.

Diodos

Los diodos normalmente se usan como rectificadores, pero también tienen la propiedad que cada diodo puesto en serie reduce la tensión 0.7 voltios, así que colocaré 3 en serie y con eso bajaré 2.1 Voltios la tensión del ventilador, dejándolo en 3.9 voltios. Es decir el ventilador girará a un 78% de las revoluciones, perfecto.

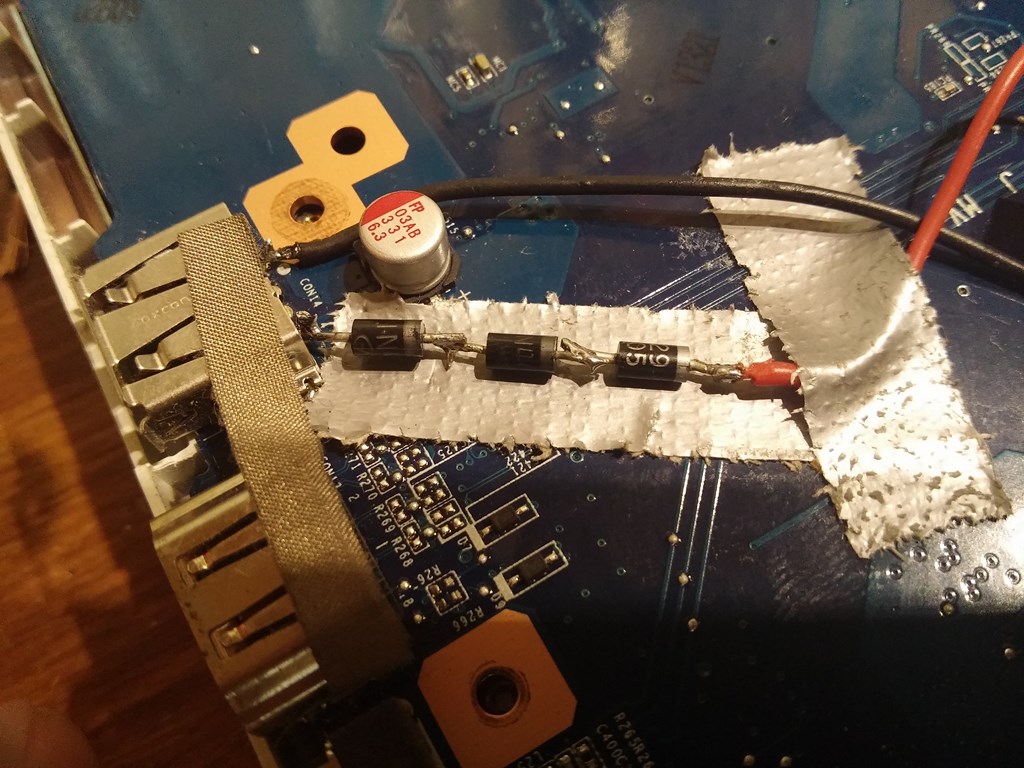

Soldamos los diodos en serie:

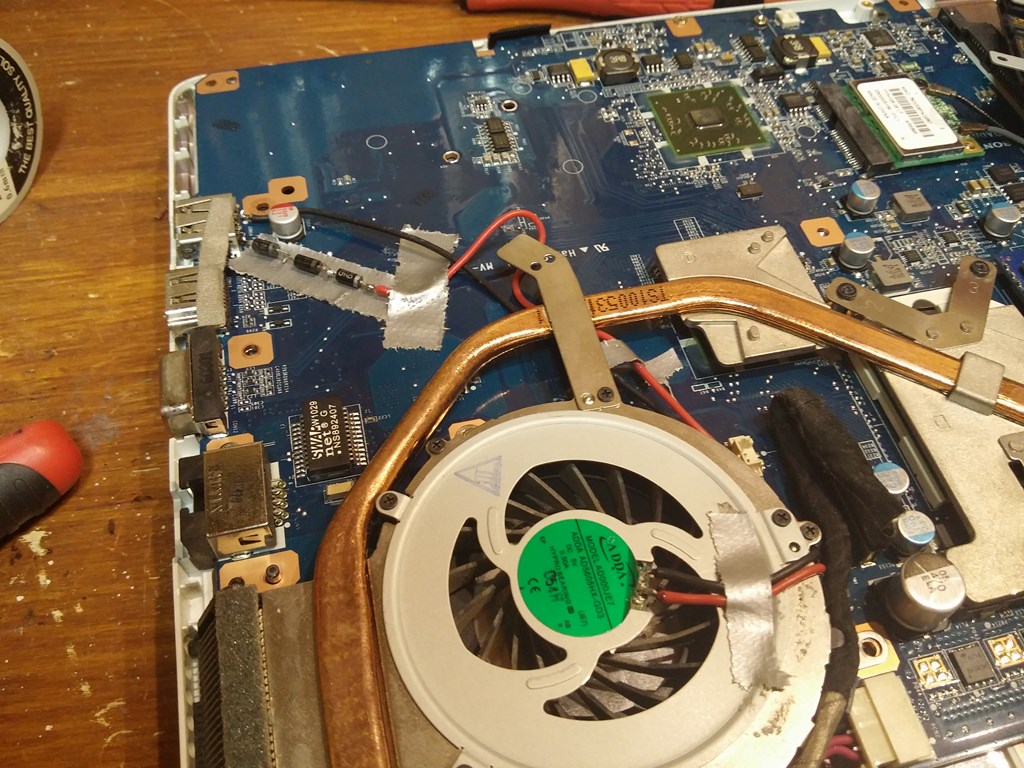

cooler portatil laptop sony vaio 36cooler portatil laptop sony vaio 35

Y finalmente volvemos a montar el portátil

cooler portatil laptop sony vaio 6

Después de todo el proceso hemos conseguido lo que queríamos, el portátil vuelva a funcionar sin pararse por problemas de temperatura y sin hacer ese ruido tan exagerado!!!!
