Premplificador valvular JCM 800 diy

Os presento el que fue el primer proyecto valvular en el que me metí, calculo que allá por el 2011. Se trata del clon del archiconocido Marshall JCM 800, un previo de 2 válvulas que hará que nuestras guitarras tengan ese sonido marshall tan característico a lo Angus Young, y quizás un poco más bestia gracias a una pequeña modificación. Vamos allá!!

El esquema es éste, desarrollado por un forero llamado GAK al que le estaré eternamente agradecido.

jcm800

pcb-jcm800
Lista componentes

Resistencias
1 – 820 ohm
1 – 2k7
1 – 10k
1 – 33k
1 – 68k
4 – 100k
3 – 470k
1 – 1M
1 – 10k 1w
1 – 20k 1w
Resistencias
1 – 820 ohm
1 – 2k7
1 – 10k
1 – 33k
1 – 68k
4 – 100k
3 – 470k
1 – 1M
1 – 10k 1w
1 – 20k 1w
Integrado, diodos y válvulas
1 – 7812
8 – 1N4007
2 – 12ax7
Otros
2 – Zocalo para las válvulas
2 – Trafo 220v/12v
2 – Llave SPST

En total todo esto os puede salir por unos 20-30 si buscáis bien. En ebay las podéis encontrar válvulas muy bien de precio, eso si, os recomiendo unas JJ; proporcionan buena distorsión y son baratas.

Los que os hayáis fijado en el esquema veréis que hay dos transformadores enfrentados entre si, es decir uno que va de 220 a 12 y otro que pasa de 12 a 220. Es un método para aumentar el voltaje, ya que las válvulas necesitan trabajar a unos 300V. Si usamos la fórmula de Voltaje rectificado = Tension eficaz * 1,41, después del rectificado de los condensadores tendremos una tensión de 310V, que viene del cálculo 220*√2=310V. Asimismo, recomiendo poner el primer transformador de 2A y el segundo, si queréis ahorrar, de 1A.

Yo le hice una pequeña modificación para tener un poco más de distorsión. Se trata de añadir un condensador de 0.22uF en la resistencia de 10K que tenemos abajo, justo al lado de los condensadores de 47uF. Si miráis en el video del final veréis como gana un poco de distorsión.

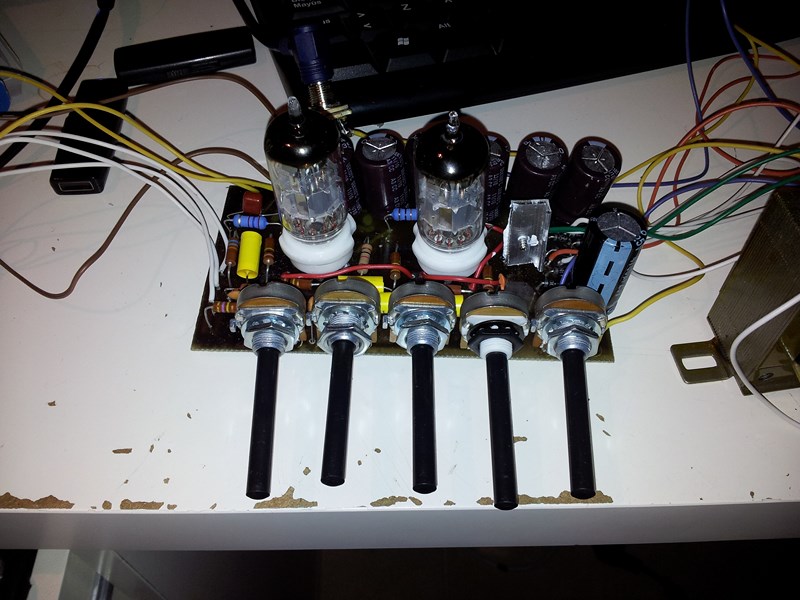

Una vez tuve todos los componentes, fabriqué la pcb con una insoladora casera y los ácidos. Hay muchos tutoriales sobre como fabricar pcb, así que no entraré en detalles. Luego toca soldar los componentes:

jcm 800 diy-10

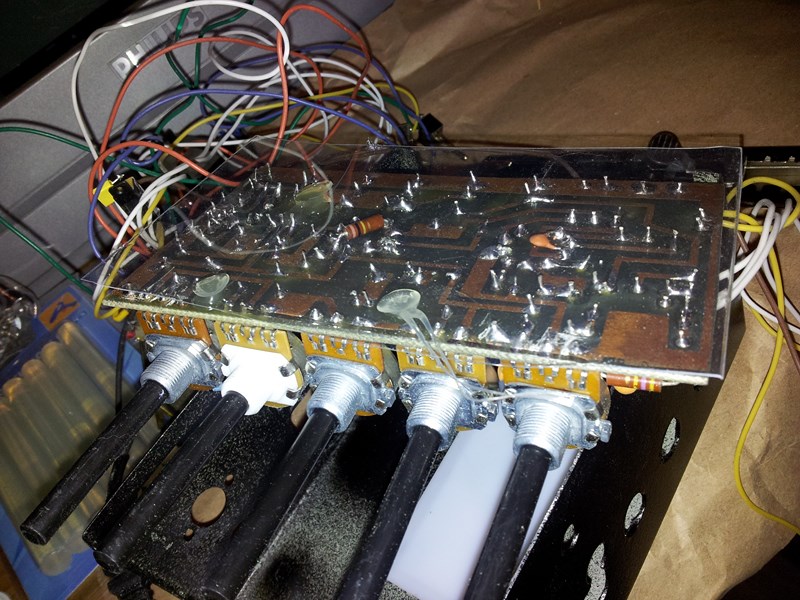

jcm 800 diy-1

Para la conexión de todos los elementos externos (transformadores, interrutptor, y selector de low-gain high-gain) yo use este dibujo que me ayudó mucho

esquemacutrelux

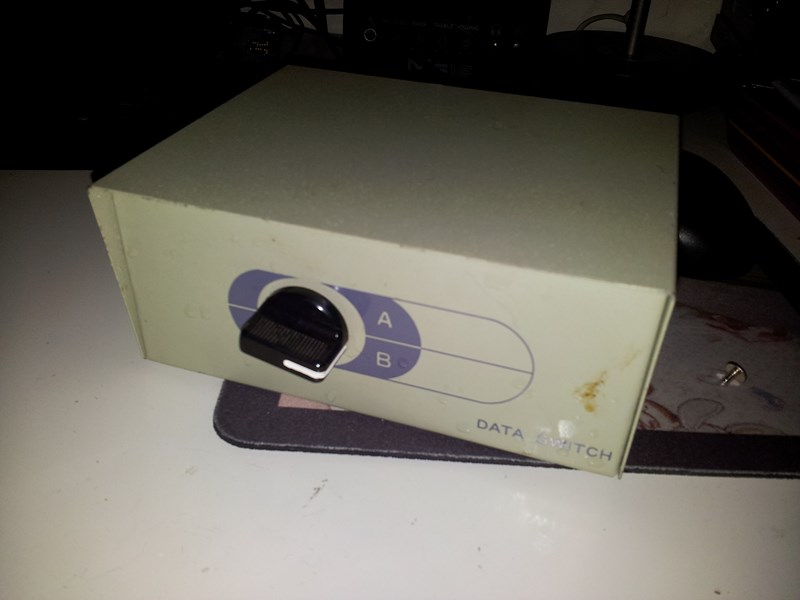

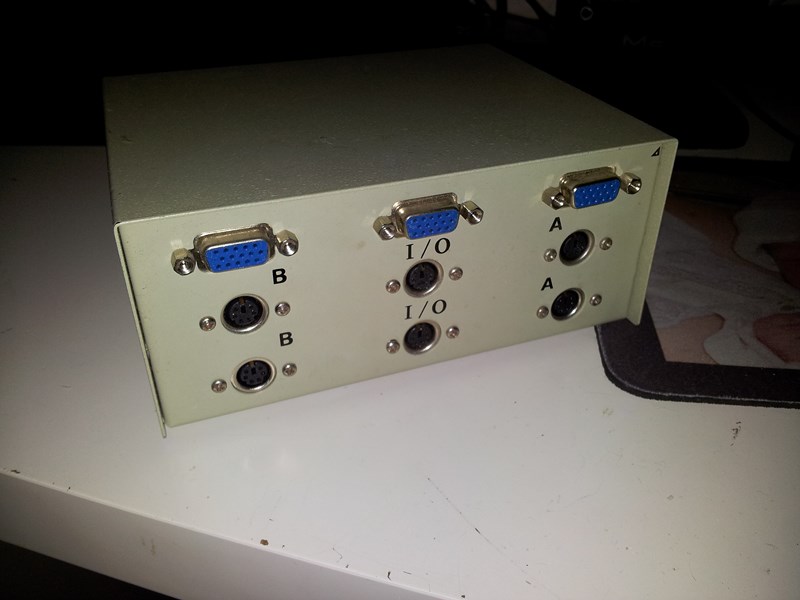

Una vez montado,para evitar ruidos y un calambrazo de la muerta (no olvidad que las válvulas trabajan a 300V) había que meterlo en una caja y buscando por casa encontré este selector de PS2/VGA con más años que matusalem

jcm 800 diy-6jcm 800 diy-7

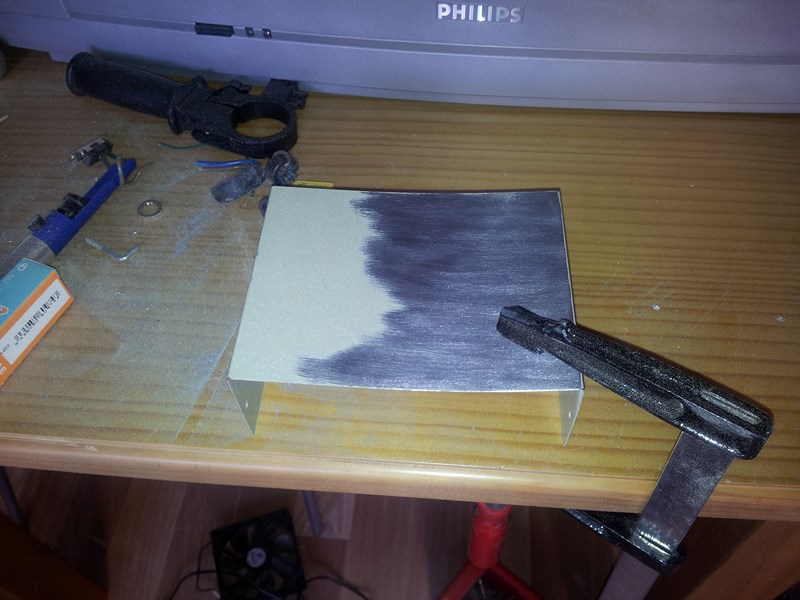

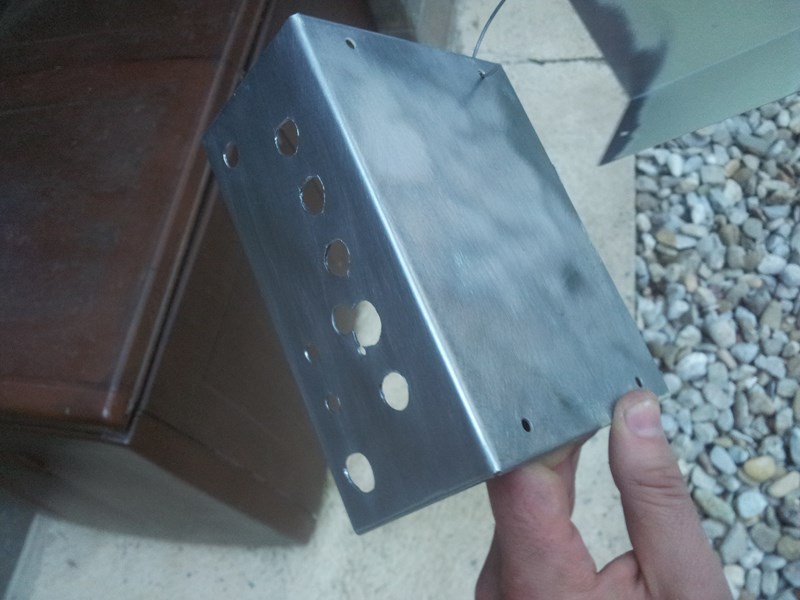

Así que me dispuse a vestirlo para la ocasión

jcm 800 diy-8 jcm 800 diy-9

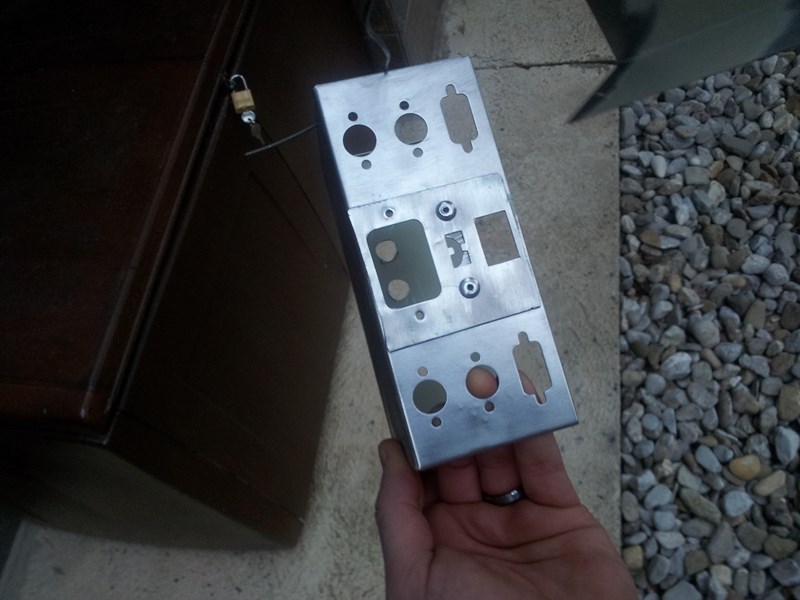

jcm 800 diy-11

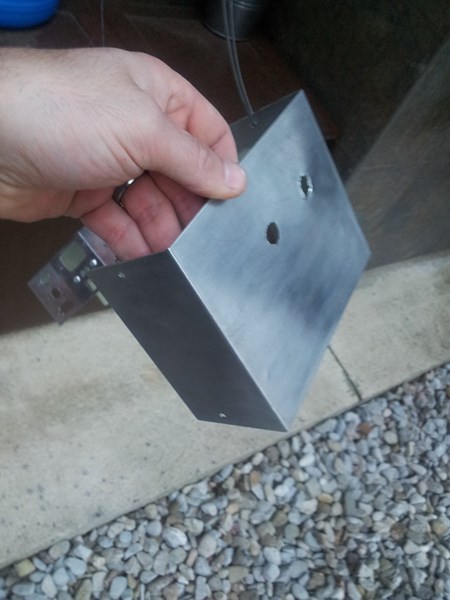

jcm 800 diy-14

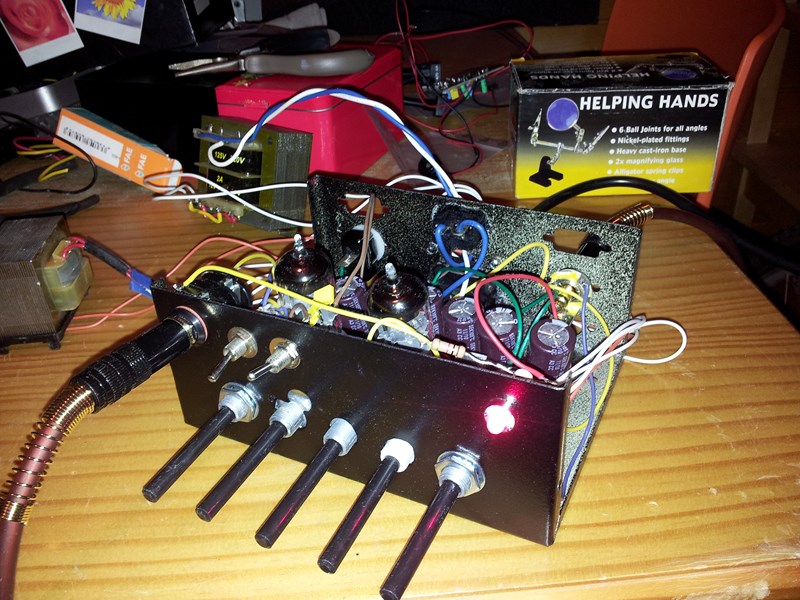

Luego lo pinté y fui colocando la placa, los transformadores y interruptores

jcm 800 diy-5

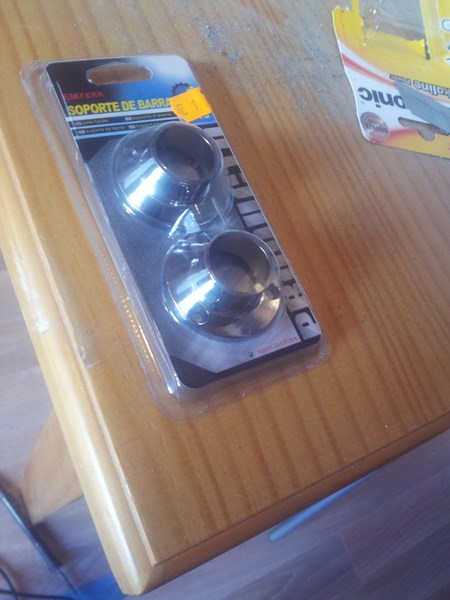

Chafardenado en un chino encontré unos soportes para la barra de la cortina del lavabo que me iba a servir para proteger las válvulas por la parte de arriba

jcm 800 diy-0

Y aquí podéis como acabó el invento y cómo ruge

Dejan
diciembre 11th, 2015 at 4:16 pm

Hello, I made this scheme and seems like I have ground loops. When gain pot is on max, buzz is noticeable. How you do ground/earth? Can you write diagram for me? Maybe if I put it in metal enclosure like, hum will disappear… What do you think? Thanks for answer and help!

Wil
diciembre 11th, 2015 at 9:33 pm

Hi Dejan!!!
The circuit that I used a lot of people complained about the noise hum, and when I tried the pramp the first time, I noticed that makes a lot of HUM.
Then I put the circuit into a metal box and put the transformer out, and that noise disappeared by 90%.
I recommend you put into metal box and connect the ground to the metal box, and if you can, let out transformers. With this system I’ve got very quiet preamp.
Another important thing are the tubes, someones are noisy. I’ve used JJ valves, they have enough gain and don’t make noise.
I saw a modification in the circuit, that separated the power section from preamplification circuit, but I did it without this mod. If you want I can search in my files and maybe I findit this mod … 😉
Greetings and good luck with your preamp !!! 😉 😉

Mauricio Lobos
marzo 29th, 2016 at 4:56 pm

No entiendo por que rectificas y regulas la tension de los filamentos de las valvulas….

Alberto Pérez Río
agosto 8th, 2016 at 8:19 pm

Los transformadores son iguales o es:
1- 220V a 12v 2A
2-12v a 220v 1A

Felipe
enero 25th, 2017 at 4:10 pm

creo q son iguales pero se conectan al reves,los trafos funcionan unicamente con corriente alterna. Si alimentás el trafo con 12v de alterna -pienso yo- que podrías llegar a obtener un voltaje en el bobinado de 220, pero el amperaje en todo caso sería bajísimo, porque pensá que al incrementar el voltaje necesitas que el amperaje de los 12v sea muy elevado para obtener un pequeño amperaje en la linea de 220. estaria bueno leer mas al respecto

Eduardo Toro
diciembre 23rd, 2016 at 2:46 am

Disculpa la molestia pero yo tambien soy una mente inquieta y por eso me llevo a ver este proyecto quiero construir uno desde cero como este de cuantos W de potencia de salida tiene.
dede ya muchas gracias

Adrián
enero 21st, 2017 at 4:33 pm

Podrías decir que condensadores son electrolíticos y cuales no. Muchas gracias

Feli
enero 25th, 2017 at 3:45 pm

hola como estan? tengo un transformador de 220 a 12 v de 500ma podria servir para usarlo como secundario ? saludos

Felipe
enero 25th, 2017 at 3:46 pm

hola como estan? tengo un transformador de 500ma podria servir para usarlo como secundario ? saludos

Felipe
febrero 3rd, 2017 at 11:16 pm

Las resitencias que usaste son de 1/2 watt la mayoria? exepto 10k y 20k de 1 Watt? saludos

Felipe
febrero 13th, 2017 at 1:01 am

como hiciste para poner la luz de led?gracias

Dimce
abril 6th, 2022 at 7:06 pm

Can i have schematic or layout for this preamp but real one?thank you
